HDPV

Ascensor corto recorrido. Hasta 2 m.

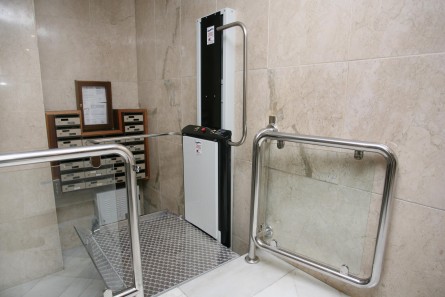

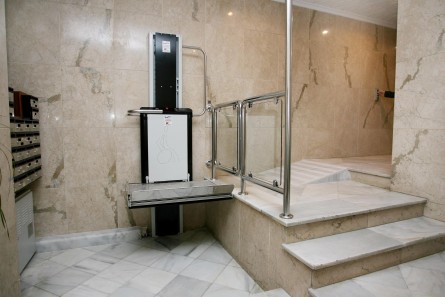

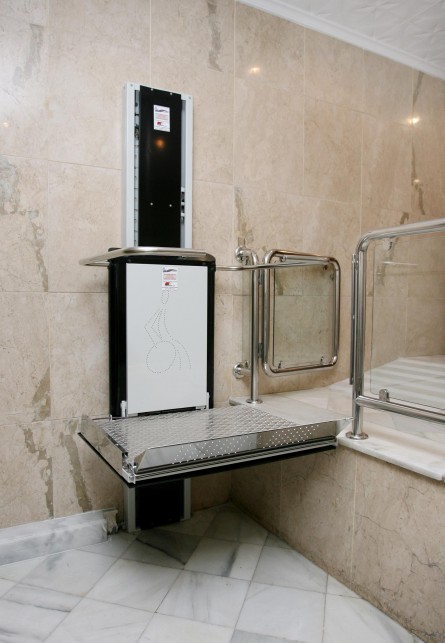

El elevador HDPV es una solución ideal para salvar desniveles inferiores a dos metro de altura.

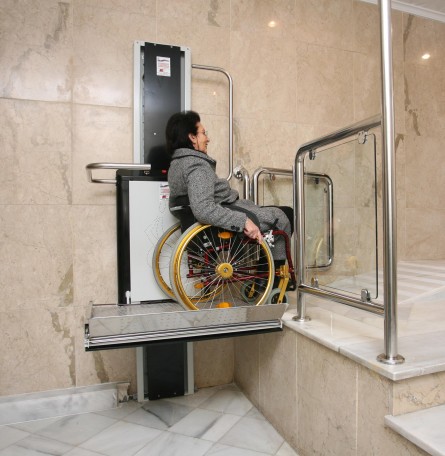

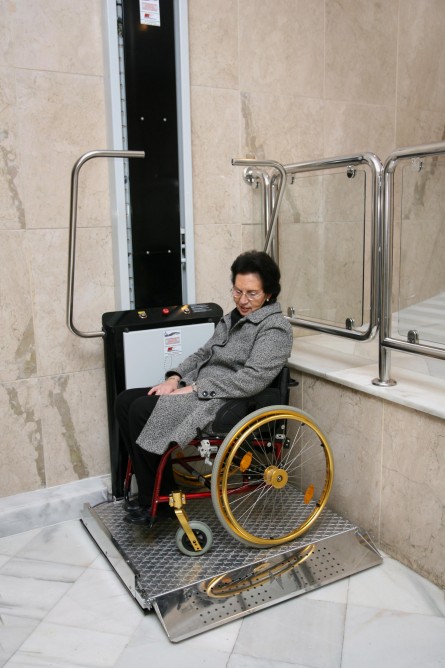

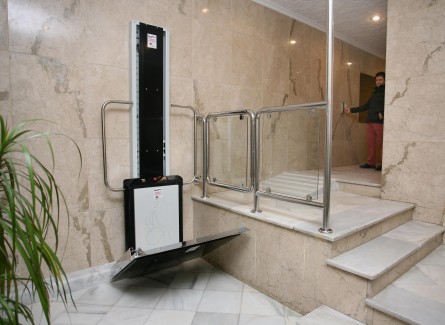

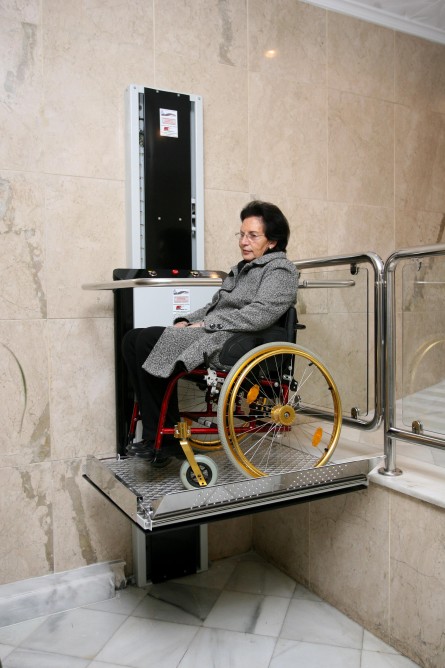

El salvaescaleras vertical HDPV está destinado a la eliminación de barreras arquitectónicas mediante desplazamiento vertical para que los edificios, tanto públicos como privados y sus dependencias, dispongan de un equipo fácil de manejar y totalmente fiable, permitiendo el tránsito a todas las personas con movilidad reducida, vayan o no en silla de ruedas. No es necesaria la realización de foso ya que dispone de una rampa automatizada solidaria a los brazos de protección.

Descargue el catálogo

desgargapdf
Fácil de manejar, muy seguro y económico

Salva desniveles hasta 3 metros

Capacidad de carga: 300 kg.

Ocupa un espacio reducido

Admite hasta 3 embarques de acceso a la plataforma

Características Técnicas

    • Características Técnicas
    • Sistema de impulsión por medio de un cilindro hidráulico simple efecto (tipo buzo) o telescópico sincronizado, ambos de empuje directo, a una presión nominal de 50 bar.
    • Central hidráulica con electroválvula de arranque y parada progresiva y pulsador manual de descenso.
    • Velocidad nominal 0,10 m/s.
    • Maniobra eléctrica premontada a 24 v, de “pulsación constante”. · El aparato sólo funcionará cuando el pulsador esté presionado.
    • Cuadro eléctrico controlado por un autómata programable.
    • Consola con botonera en plataforma: pulsador de stop tipo seta provisto de llavín (conexión/desconexión), indicación luminosa de puesta en servicio y pulsadores de subida y bajada.
    • Dos paradas.
    • Dimensiones estándar 1000 x 760 mm (ancho-palanca).
    • Piso antideslizante.
    • Posibilidad de hasta tres embarques.
    • Renivelación automática: el equipo recupera el nivel de planta cuando la plataforma desciende por causas ajenas al funcionamiento habitual.
    • Motor eléctrico trifásico 1 cv (750 w).
    • Guías cerradas en chapa.
    • Armario de chapa para grupo hidráulico y cuadro eléctrico, con llave especial de apertura.
    • Acabado en RAL 7035 y RAL 9005 combinados.

    SISTEMA DE SEGURIDAD

    • Brazos de protección automatizados con la pulsación de subida o bajada y con sistema de embrague para situaciones de sobreesfuerzo en su movimiento al colisionar con obstáculos.
    • Dispositivo antiaplastamiento bajo la plataforma.
    • Contacto de seguridad en final de recorrido.
    • Protección fija de chapa en zona de guías para evitar atrapamientos con las partes móviles de la plataforma.
    • Rescatador de emergencia en bajada por corte de suministro eléctrico.
    • Válvula de seguridad por sobrepresión.
    • Paracaídas hidráulico.

    OPCIONAL

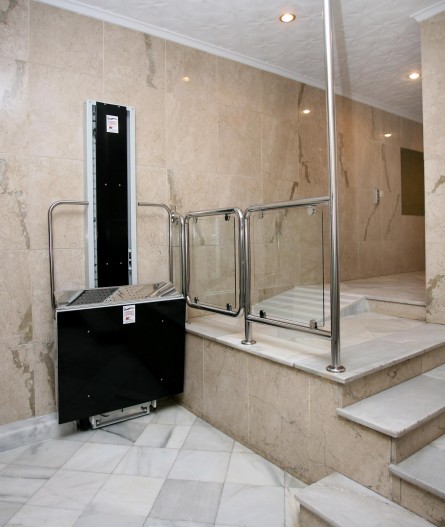

    • Plegado de base automatizado, mediante “presión constante” del pulsador de planta.
    • Motor eléctrico monofásico 1,5 cv (1125 w).
    • Mando a distancia: para realizar las mismas funciones que desde · los pulsadores de plataforma o exteriores (a presión constante).
    • Llavín con retroceso en sustitución de los pulsadores.
    • Preparado para intemperie.
    • Otras dimensiones de plataforma (consultar).
    • Otros acabados (consultar).

    RANGO DE APLICACIÓN

    • Capacidad de carga: 225 kg.
    • Velocidad nominal 0,10 m/s.
    • Cilindro hidráulico de simple efecto tipo buzo para recorridos inferiores a 1000 mm y telescópico sincronizado para recorridos comprendidos entre 1000 mm y 1800 mm, ambos de empuje directo.
    • Recorrido máximo 1800 mm.
    • Apta para uso de personas.
